Existem dois jeitos de desenhar uma rede de ar comprimido: em espinha de peixe (uma linha-tronco com ramais, como a espinha de um peixe) ou em anel fechado (o tronco dá a volta completa no galpão e se reencontra). A espinha custa menos tubo e serve bem espaços pequenos e lineares; o anel entrega pressão estável em todos os pontos e é o padrão das plantas que crescem. A escolha errada aparece meses depois, como aquela ponta da fábrica onde as ferramentas “morrem” — e corrigir depois custa o dobro de fazer certo. Este guia compara os dois layouts com critérios objetivos, mostra os híbridos e entrega o roteiro de decisão para o seu galpão.
Espinha de peixe: a linha reta econômica
Começando pela mais simples: no layout em espinha (ou “ramificado”), um tronco principal parte do compressor e atravessa o galpão; dele descem os ramais para os pontos de consumo. As virtudes:
- Menos metros de tubo — ou seja, o orçamento inicial mais enxuto;
- Projeto e instalação simples: afinal, é uma direção só, com derivações óbvias;
- Perfeito para layouts lineares: por exemplo, oficinas compridas, galpões estreitos, linhas com pontos enfileirados.
Porém, a limitação estrutural: o ar tem um caminho só. Ou seja, quanto mais longe do compressor, mais perda de carga acumulada — o último ponto da linha recebe a pressão que sobrou depois de todos os anteriores consumirem. Assim, numa espinha longa com consumo simultâneo, a ponta sofre: é a ferramenta fraca no fundo da oficina que ninguém explica. Além disso, qualquer manutenção no tronco derruba tudo o que vem depois do ponto isolado.
Anel fechado: pressão estável por dois caminhos
Já no anel, o tronco percorre o perímetro (ou o circuito principal) do galpão e fecha o circuito de volta ao início. Com isso, a física muda de figura: cada ponto de consumo recebe ar pelos dois lados do anel simultaneamente — como se cada ferramenta tivesse duas mangueiras alimentando. Assim, as consequências práticas:
- Perda de carga cai drasticamente: isso porque a distância efetiva até qualquer ponto é dividida, e o mesmo diâmetro de tubo entrega mais pressão nas pontas;
- Pressão uniforme no galpão inteiro: assim, a ferramenta rende igual perto e longe do compressor;
- Manutenção sem parar a fábrica: além disso, com válvulas de bloqueio setorizando o anel, isola-se um trecho e o ar chega ao resto pelo outro lado;
- Pronto para crescer: por fim, novos pontos entram em qualquer trecho do anel sem redimensionar a rede.
Em contrapartida, o custo sobe: mais metros de tubo e conexões — tipicamente 20–40% a mais de material que a espinha equivalente. Ainda assim, é o prêmio de seguro mais barato da indústria, pago uma vez e usufruído por décadas.
Comparativo direto
| Critério | Espinha de peixe | Anel fechado |
|---|---|---|
| Custo de material | Menor | +20–40% |
| Pressão nas pontas | Cai com a distância | Uniforme |
| Consumo simultâneo | Sofre na ponta | Absorve bem |
| Manutenção sem parada | Difícil (linha única) | Natural (com setorização) |
| Expansão futura | Limitada pelo tronco | Entra em qualquer trecho |
| Perfil ideal | Oficina pequena/linear, poucos pontos | Indústria, galpão amplo, crescimento |
O roteiro de decisão em 4 perguntas
- Quantos pontos de consumo simultâneo? Em geral, até 3–4 pontos próximos a espinha resolve. Acima disso, ou com ferramentas de alto consumo espalhadas, o anel se paga;
- Qual o formato do espaço? Por exemplo, corredor comprido favorece espinha; galpão largo com máquinas distribuídas pede anel;
- A produção pode parar para manutenção? Se a resposta é “jamais”, o anel setorizado é requisito, não luxo;
- Existe plano de crescimento? Afinal, nova bancada, nova célula, novo equipamento a cada ano = anel — cada expansão na espinha longa reabre a discussão do diâmetro do tronco.
Os híbridos que resolvem casos reais
Na prática dos projetos, dois arranjos mistos aparecem o tempo todo:
- Anel principal + espinhas curtas: em geral, o anel percorre o galpão e ramais curtos servem bancadas agrupadas — o melhor dos dois mundos e o desenho mais comum nas indústrias médias;
- Espinha com “retorno” futuro: já em orçamento apertado, projeta-se a espinha já com o traçado e as esperas para fechar o anel depois — a rede nasce econômica e cresce sem retrabalho. Nesse caso, o truque é deixar as válvulas e tês de espera instalados no projeto inicial.
De toda forma, os fundamentos do projeto continuam mandando: diâmetro pelo cálculo (não pelo palpite), inclinação com drenos nos pontos baixos e tomadas saindo por cima — os princípios do nosso guia de cálculo de queda de pressão e do comparativo de materiais de tubulação.
Documente o traçado: o mapa que a manutenção agradece
Em qualquer caso, a rede merece um desenho atualizado pendurado na casa do compressor: o traçado com diâmetros, a posição de cada válvula de bloqueio numerada, os drenos e os pontos de consumo. De fato, parece burocracia até o primeiro vazamento às 15h de sexta — com o mapa, o operador fecha a válvula certa em um minuto; sem ele, a fábrica inteira para enquanto alguém “descobre” a rede pelo teto. Além disso, atualize o desenho a cada expansão e fotografe as esperas antes de fechar forros: memória de rede é ativo de manutenção.
Setorização: o detalhe que multiplica o valor do anel

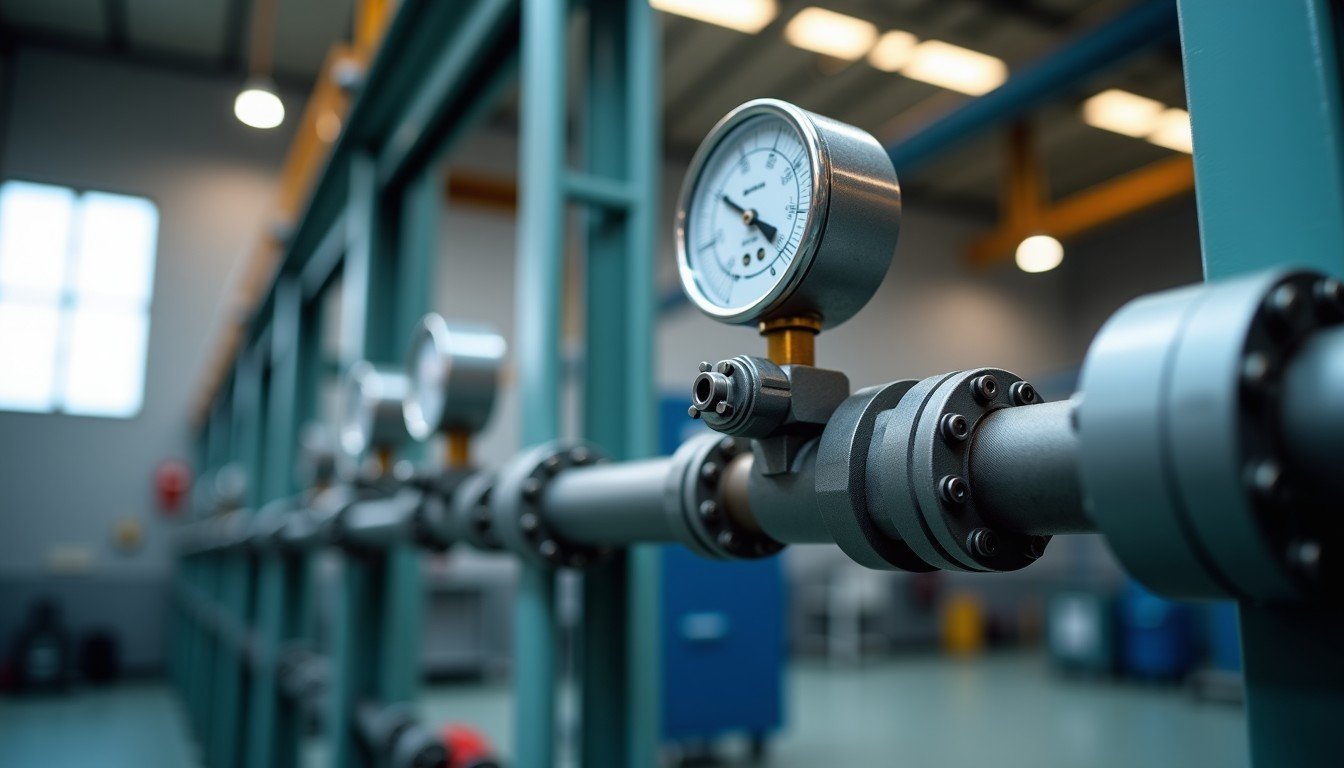

Além do traçado, um detalhe decisivo: anel sem válvulas de bloqueio é meio anel: a mágica da manutenção sem parada só acontece com registros estrategicamente posicionados — no mínimo quatro no perímetro (um por “quadrante”) mais um na saída da casa do compressor e um por ramal relevante. Com eles, portanto, o vazamento de terça-feira se conserta isolando 25% da rede enquanto os outros 75% trabalham. Some os drenos automáticos nos pontos baixos do anel e o conjunto de tratamento na origem, e a rede atinge o padrão que detalhamos nas conexões PPR para ar comprimido.
O caso típico: a metalúrgica que cresceu torto
Para ilustrar, o cenário que atendemos com frequência resume tudo: a oficina abriu com 3 pontos numa espinha de 25 mm bem dimensionada — perfeita para o dia um. Porém, cinco anos e três expansões depois, a mesma espinha alimenta 11 pontos: a solda no fundo do galpão trabalha com pressão de menos, o jateamento “rouba” o ar de todo mundo quando liga, e cada vazamento consertado exige parar a produção inteira. Nesse caso, o diagnóstico não é tubo fino — é arquitetura vencida pelo crescimento. Diante disso, a solução executada: fechar o anel com 40 mm pelo perímetro aproveitando a espinha existente como um dos lados, setorizar com quatro válvulas e mover o conjunto de tratamento para junto do circuito. Como resultado, já no primeiro dia: pressão uniforme nas pontas, jateamento convivendo com a solda e a primeira manutenção feita com a fábrica rodando. O custo da reforma? Próximo do que teria custado fazer o anel na segunda expansão — com cinco anos de produtividade perdida no meio.
Portanto, a moral para quem está projetando agora: desenhe para a fábrica dos próximos anos. Se o anel completo não cabe no orçamento de hoje, cabe deixar as esperas — tês fechados e válvulas posicionadas custam pouco e transformam a expansão futura em obra de um fim de semana.
Projete hoje a rede que a sua fábrica vai precisar amanhã
Refazer rede custa o dobro de fazer certo. Mande o layout do galpão e receba o traçado com diâmetros e válvulas — pronto para orçar.
Perguntas frequentes
Anel fechado precisa de tubo mais fino?
Na verdade, o anel permite manter o diâmetro com desempenho melhor — e em alguns projetos até reduzir um degrau em relação à espinha equivalente, porque a alimentação bilateral divide o caminho do ar. O cálculo de vazão continua mandatório.
Posso transformar minha espinha de peixe em anel?
Sim — é a reforma mais comum de rede: fecha-se o retorno ligando a ponta da espinha de volta à origem. Em PPR e alumínio, a obra é rápida; o ganho de pressão nas pontas aparece no primeiro dia.
Qual layout para oficina de 4 pontos?
Certamente: espinha bem dimensionada resolve com folga — reserve o anel para quando os pontos se multiplicarem ou o consumo simultâneo crescer. Deixe as esperas para o futuro fechamento se o crescimento estiver no plano.
O anel funciona com o compressor em qualquer posição?
Funciona, mas a posição ideal do conjunto compressor + tratamento é junto ao anel, em ambiente ventilado — e o trecho inicial (ar quente) em material adequado antes de entrar no circuito.
O anel também vale para redes pequenas de PPR?
Vale quando os pontos são distribuídos e o consumo simultâneo é real — o custo extra do PPR é baixo e a termofusão torna o fechamento do circuito simples. Em bancadas enfileiradas de oficina pequena, a espinha segue imbatível no custo-benefício.
Anel fechado dispensa o cálculo de diâmetro?
Não — ele melhora a distribuição, mas a vazão total continua ditando o diâmetro do circuito. Anel fino demais é apenas uma espinha dobrada: calcule pelo consumo somado com fator de simultaneidade.
Quem dimensiona a rede em Recife?
A Portela Indústria orienta o dimensionamento junto com o fornecimento: traga o croqui do galpão com os pontos e consumos, e a rede sai especificada — layout, diâmetros, conexões e a lista completa de material.
O layout que acompanha o seu crescimento
Em resumo, espinha de peixe ou anel é decisão sobre o futuro da operação: espinha para o espaço linear e enxuto de hoje; anel (ou híbrido com esperas) para a planta que não pode parar e pretende crescer. O tubo extra do anel custa uma vez; a pressão estável em todas as pontas e a manutenção sem parada pagam esse prêmio todos os meses, pelos próximos vinte anos.
