Tubo PPR 32mm ar comprimido é uma opção para a coluna principal de redes de ar em oficinas e pequenas indústrias, porque une boa capacidade de passagem de ar com instalação simples por termofusão. Mas comprar só pelo diâmetro é errado: a pressão nominal do tubo, o comprimento da rede, a temperatura do local e o traçado definem se a escolha vai render economia ou desperdício que aparece na conta de luz todo mês, quando o compressor trabalha mais para compensar perda de carga e vazamentos. Este guia traz a tabela do fabricante que cruza vazão e comprimento da rede, o que significa a pressão nominal do tubo, como dimensionar o tubo PPR 32mm para sua máquina e os erros que viram vazamentos silenciosos.
Neste artigo:
- Tabela de vazão: até onde o 32 mm atende
- PN 20 e PN 25: o que a pressão nominal significa
- Layout da rede: espinha de peixe ou anel
- Como calcular o diâmetro certo para sua máquina
- Instalação e tipo de conexão
- Perguntas frequentes
- Tubo PPR 32mm: o calibre que cresce com sua oficina
Tabela de vazão: até onde o tubo PPR 32mm atende
O tubo PPR 32 mm trabalha bem em redes de ar comprimido com vazões típicas de oficina média. O diâmetro externo é 32 mm; o diâmetro interno é aproximadamente 23 mm. É esse furo que define a real capacidade de passagem de ar. Para dimensionar a rede principal, o fabricante da linha TOPAIR leva em conta a vazão do compressor e a distância entre o compressor e o ponto mais distante da rede. A tabela abaixo reproduz as linhas em que o tubo de 32 mm aparece.
| Vazão do compressor (Pcm) | Até 25 m | Até 50 m | Até 100 m | Até 150 m | Até 200 m |
|---|---|---|---|---|---|
| 23 | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm |
| 32 | 25 mm | 25 mm | 32 mm | 32 mm | 40 mm |
| 42 | 25 mm | 32 mm | 40 mm | 40 mm | 40 mm |
| 62 | 32 mm | 40 mm | 40 mm | 50 mm | 50 mm |
Nota: Pcm é pé cúbico por minuto, a mesma unidade que o CFM. A tabela completa, com vazões e distâncias maiores, está no catálogo técnico TOPAIR da Topfusion.
Importante: a pressão que o tubo suporta cai com a temperatura. Quanto maior o calor na obra, menos pressão o tubo aguenta sem risco de dano, e o fabricante manda considerar tanto a temperatura do ar que circula quanto a do ambiente da instalação. Em ambiente quente o tubo suporta menos pressão. Perto de solda, estufa ou da descarga do compressor, aumente a margem de segurança e confirme com o fabricante a pressão admitida na temperatura real.
PN 20 e PN 25: o que a pressão nominal significa
Antes de comprar, saiba: PN (pressão nominal) é a pressão máxima em regime contínuo que o tubo aguenta, em kgf/cm². O tubo TOPAIR para ar comprimido é fabricado em PN 20 (pressão nominal de 20 kgf/cm², cerca de 19,6 bar) e as conexões são PN 25. A união é por termofusão.
O PN 25 em tubo PPR 32mm aparece em linhas de água quente do mesmo fabricante, não na linha azul de ar comprimido. A diferença prática é a espessura da parede: no catálogo de água, o PN 25 tem 5,4 mm de parede e o PN 20, 4,4 mm, com os mesmos 32 mm por fora. Parede mais grossa deixa o furo menor, então o PN 25 passa menos ar, e não mais. Para a rede de ar, o que vale é o PN 20 da linha TOPAIR, respeitando a queda de pressão admitida com o calor.
Layout da rede: espinha de peixe ou anel
Tubo PPR 32mm é coluna mãe, ou seja, o tronco principal da rede. Dali saem tubos menores (25 mm ou 20 mm) que levam ar aos pontos de trabalho nas máquinas e ferramentas. O fabricante descreve dois formatos básicos de rede:
Espinha de peixe (circuito aberto): a linha principal sai do compressor em linha reta com derivações em cada máquina. Simples de planejar, fácil de expandir depois, adequada para oficinas lineares e para alimentar um ponto mais isolado. Anel (circuito fechado): o tubo forma um circuito fechado em volta da área de trabalho. Reduz variação de pressão porque o ar chega aos pontos finais por dois caminhos, ideal para layouts grandes ou onde máquinas críticas precisam de pressão uniforme.
Em ambos os casos, quando a linha principal tem 40 mm ou menos, como no tubo de 32 mm, o fabricante manda fazer as saídas para os pontos de consumo com conexões “T” e, se necessário, buchas de redução. Além disso, o fabricante recomenda no máximo 0,1 bar de queda de pressão entre o compressor e o ponto mais distante. Tubo galvanizado oxida por dentro com o tempo, e a ferrugem aumenta a rugosidade e a perda de carga.
Como calcular o diâmetro certo para sua máquina
A regra de ouro: cada máquina ou ferramenta pneumática especifica o consumo em CFM (pés cúbicos por minuto) ou litros por minuto. Sempre leia o manual técnico ou a placa de dados colada na máquina. O consumo muda bastante de uma ferramenta para outra e com o tamanho e a potência de cada modelo, então use o número do fabricante da sua ferramenta, e não uma média.
Passo a passo para calcular:
Primeiro: some o consumo de todas as máquinas que rodam simultaneamente. Na maioria dos casos não roda tudo junto, mas você precisa contar as que trabalham de verdade ao mesmo tempo. Exemplo: duas pistolas mais uma lixadeira que, pela placa, somam 25 CFM. Anotou?
Segundo: acrescente uma folga para vazamentos discretos e para as ferramentas que você ainda vai comprar. O tamanho da folga é decisão de projeto. No exemplo, com folga de 50 por cento, 25 CFM vezes 1,5 = 37,5 CFM.
Terceiro: verifique a tabela acima. Como 37,5 CFM fica entre as linhas de 32 e 42 Pcm, use a linha de 42 Pcm. 37,5 CFM cabe em 32 mm em redes de até cerca de 50 m; acima disso, vá para 40 mm.
Se o resultado indicar consumo muito maior, avalie um tubo de diâmetro maior. Um tubo superdimensionado custa mais, mas é investimento que não dá problema. Um tubo subdimensionado funciona como válvula que reduz pressão e trava a produção no meio do dia.
Instalação e tipo de conexão
Na linha TOPAIR, tubo e conexões de PP-R se unem por termofusão, sem lixa, sem cola e sem rosca. O processo transforma tubo e conexão numa única peça.
Na termofusão, uma máquina aquece tubo mais conexão a aproximadamente 260 graus Celsius pelo tempo exato indicado no manual do fabricante, depois o sistema encaixa sem rosca. Siga os tempos de aquecimento do manual: emenda mal feita é ponto de vazamento.

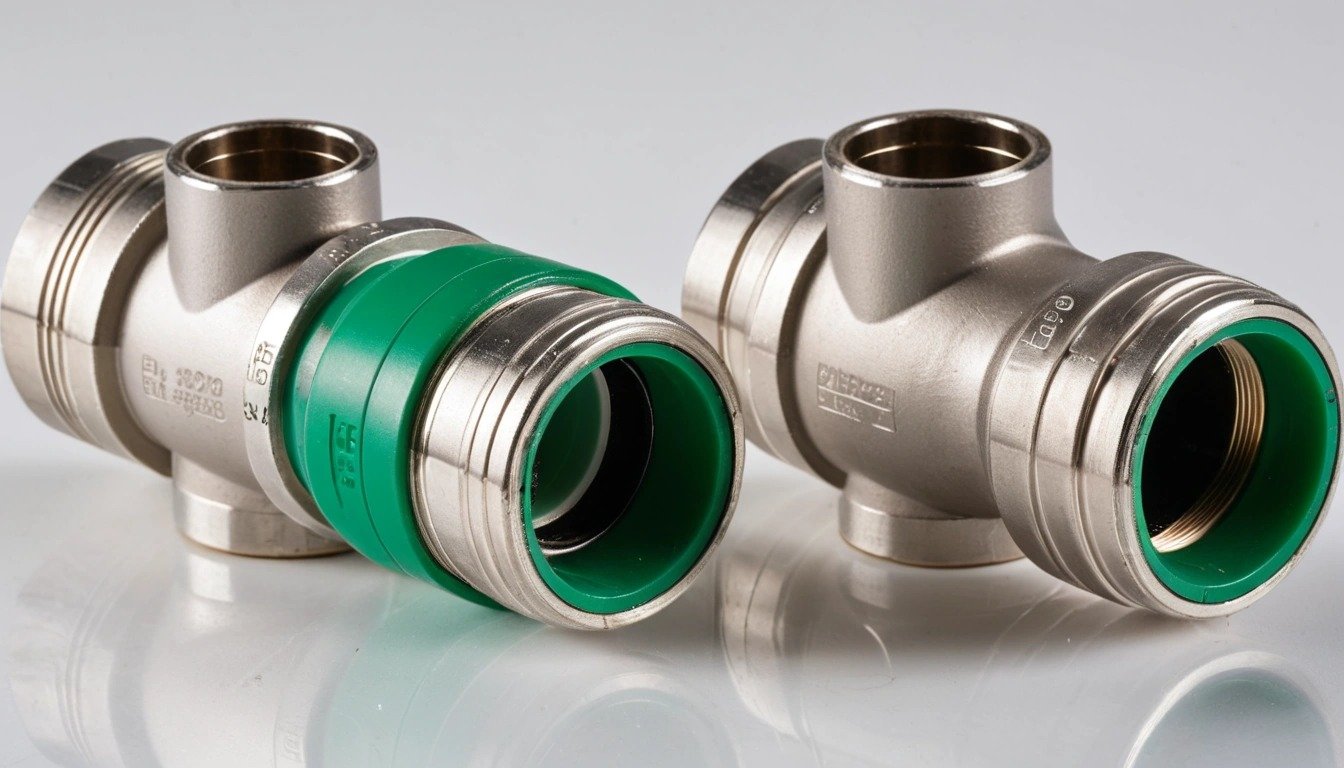

Para ligar engates e equipamentos com rosca, a linha TOPAIR usa conexões com inserto metálico de latão niquelado, com rosca padrão BSP. Detalhamos a escolha entre BSP e NPT em artigo específico.
Instalação prática: tubo deve rodar junto à parede ou estrutura, fixado conforme a tabela do fabricante: no tubo de 32 mm, a cada 0,80 m a 20 °C, reduzindo até 0,60 m a 60 °C. Mantenha o tubo afastado de fontes de calor. Não aperte o tubo com morsa, chave de grifo ou alicate de pressão: o fabricante avisa que essas ferramentas causam compressão na parte plástica.
Diâmetro certo economiza energia e elimina vazamento
Tubo PPR 32mm bem dimensionado reduz a queda de pressão e deixa o compressor trabalhando menos horas. O resultado aparece na conta de luz de cada mês, semestre a semestre. Envie o layout da sua rede e a equipe da Portela Indústria orienta na escolha do diâmetro antes que você compre.
Antes de fechar o pedido
Além do diâmetro e da classe de pressão, vale conferir três pontos práticos com o fornecedor. Primeiro, a compatibilidade das conexões: o tubo PPR 32mm ar comprimido pede conexões da mesma linha, porque na termofusão tubo e conexão do mesmo material se fundem numa só peça. Segundo, a disponibilidade de peças de reposição na sua região, para que uma manutenção futura não pare a produção por falta de uma curva ou de um registro. Terceiro, a ferramenta de termofusão e quem vai operá-la: o fabricante pede que a instalação seja feita por profissionais qualificados, porque emenda mal executada vira vazamento. Em resumo, tubo certo, conexão da mesma linha e instalador qualificado formam o conjunto que faz a rede durar.
Perguntas frequentes
Qual a diferença entre tubo PPR 32mm e tubo galvanizado 32mm?
PPR é mais leve, não enferruja, não reduz vazão com o tempo. Tubo galvanizado oxida por dentro e a perda de carga cresce com o tempo, e o compressor trabalha mais para compensar. Segundo o fabricante, o tubo de PP-R pesa 30% do equivalente metálico.
O tubo PPR 32mm PN 20 serve para compressor de 10 bar?
A 20 °C, 10 bar fica abaixo da pressão nominal do tubo, que é de 20 kgf/cm². Mas a pressão admitida cai com a temperatura do ar e do ambiente, e o catálogo de ar comprimido do fabricante não publica essa tabela. Em linha quente ou perto da saída do compressor, confirme o limite com o fabricante antes de instalar.
Posso misturar PN 20 e PN 25 na mesma rede?
Na linha TOPAIR o tubo é fabricado só em PN 20 e as conexões são PN 25, do mesmo sistema. Para ampliar a rede, use tubo e conexões da mesma linha, seguindo o manual técnico do fabricante.
Quantos metros de tubo PPR 32mm em uma rede espinha de peixe de oficina média?
Depende muito do tamanho da obra e da distância entre máquinas. Oficinas pequenas usam menos tubagem, indústrias maiores demandam mais. Envie o layout para a Portela Indústria e peça orientação na escolha do material.
O tubo PPR 32mm pode levar vapor saturado?
Não. A ficha técnica da linha TOPAIR projeta o tubo para até 80 °C, abaixo da temperatura do vapor saturado. Para vapor, use material especificado pelo fabricante para essa aplicação.
De quanto em quanto preciso fixar o tubo PPR 32mm?
No tubo de 32 mm, o fabricante indica 0,80 m entre suportes a 20 °C, 0,75 m a 30 °C, 0,70 m a 40 °C, 0,65 m a 50 °C e 0,60 m a 60 °C. Não economize: o PP-R é mais flexível que o galvanizado e exige fixação em distâncias menores que as tubulações metálicas.
Tubo PPR 32mm: o calibre que cresce com sua oficina
Em resumo, o tubo PPR 32mm da linha TOPAIR, em PN 20 com conexões PN 25, atende bem a coluna principal de redes de oficinas e pequenas indústrias quando a vazão e o comprimento cabem na tabela do fabricante. Dimensione pela vazão real de suas máquinas (não pela esperança de que um dia você compre mais máquinas). Instale por termofusão. Fixe conforme a tabela do fabricante, a cada 0,80 m a 20 °C no tubo de 32 mm. Revise a rede periodicamente em busca de vazamentos nas conexões.
Rede de ar comprimido é base de produção eficiente. A Portela Indústria trabalha com tubos e conexões da linha TOPAIR para ar comprimido e orienta na escolha do material: veja as opções de tubulação de ar comprimido ou peça orientação no WhatsApp (81) 99208-2862.
