Umidade ar comprimido: o problema é invisível até a máquina enferrujar por dentro. A água que viaja com o ar oxida válvulas internas, ataca ferramentas pneumáticas e acelera o desgaste dos componentes da rede. Todo ar aspirado pelo compressor traz vapor de água, o secador é recomendado sempre que a aplicação não tolera água na linha, e a negligência em secar o ar custa caro em reparo e parada de produção. Este guia traz como identificar água na rede, por que o secador resolve o problema, e qual tipo escolher para sua máquina e vazão específicas.
Neste artigo:
- De onde vem a água no ar comprimido
- Os danos que água causa
- Ponto de orvalho e umidade relativa
- Tipos de secador de ar: adsorção e refrigeração
- Como escolher secador para sua rede
- Perguntas frequentes
- Ar seco desde a saída do compressor
De onde vem a água no ar comprimido
O ar atmosférico que alimenta o compressor carrega umidade naturalmente. A quantidade varia com a temperatura do dia, estação do ano e localização geográfica. Quanto mais quente o ar, mais vapor ele consegue carregar: em cidades quentes e úmidas, como Recife, a carga de água que entra no compressor é alta.
Quando o compressor comprime esse ar (reduzindo o volume em 8 a 10 vezes), concentra numa fração do volume todo o vapor de água que o ar aspirado trazia. Enquanto o ar está quente, esse vapor segue invisível. Quando o ar comprimido esfria, no resfriador posterior, no reservatório e ao longo da tubulação, ele não consegue mais segurar tanto vapor e a água condensa.
Por isso a maior parte da água deveria sair já no resfriador posterior, no separador e no dreno do compressor, ficando para o secador só o restante. Se o resfriador estiver sujo ou o dreno não funcionar, a carga de água que chega ao secador pode mais que dobrar.
Os danos que água causa
Água em ar comprimido não é incômodo, é sabotagem silenciosa:
Oxidação interna de cilindro e válvulas: para começar, água causa ferrugem em superfícies polidas. Válvulas direcionais entopem com resíduo de oxidação e cilindros perdem vedação.
Redução da vida útil de ferramentas pneumáticas: em seguida, parafusadeira pneumática, lixadeira de cinta, chave impacto. Todas precisam de ar seco para funcionar. Água no motor pneumático reduz o rendimento e encurta a vida útil da ferramenta.
Bloqueio de filtros e reguladores: além disso, a água que condensa pode congelar quando a linha passa por ambiente abaixo de 0 °C, como câmaras frias e túneis de congelamento. Ferramenta trava no meio do trabalho, produção perde horas.
Corrosão de roscas e conectores: por sua vez, roscas e conexões enferrujam, e engates rápidos pneumáticos perdem capacidade de vedação. Engates rápidos, mangueiras e conexões estão entre os pontos de vazamento mais comuns de uma rede, segundo o Departamento de Energia dos EUA. Vazamento aumenta silenciosamente, pressão cai, compressor trabalha mais.
Aumento da conta de eletricidade: por fim, compressor precisando trabalhar mais horas para repor vazamentos causados por corrosão geral. Os vazamentos costumam desperdiçar de 20% a 30% da produção do compressor, também segundo o Departamento de Energia dos EUA, e esse desperdício aparece na conta de luz.
Ponto de orvalho e umidade relativa
Dois termos técnicos que definem o ar comprimido:
Ponto de orvalho (também chamado dew point em inglês): para começar, é a temperatura em que o ar satura completamente e a água começa a condensar em forma líquida. Para uso industrial geral, o ponto de orvalho sob pressão fica entre +3 e +7 °C (classes 4 e 5 da ISO 8573-1). Ponto de orvalho negativo é para aplicações mais exigentes. Quanto mais baixo o ponto de orvalho, mais seco está o ar. Confira as classes de pureza conforme ISO 8573-1 para sua aplicação.
Umidade relativa (sigla UR): em seguida, é o percentual de água que o ar contém em relação à capacidade máxima possível naquela temperatura específica. Na mesma temperatura, ar com umidade relativa alta contém bem mais água do que ar com umidade relativa baixa.
Regra clara: quanto menor o ponto de orvalho, mais seco está o ar saindo do secador. O nível de secagem deve corresponder à aplicação: a ISO 8573-1 dá a escala de classes, e a classe exigida vem da especificação do processo ou do fabricante do equipamento.
Tipos de secador de ar: adsorção e refrigeração
Os dois tipos que este guia compara:
Secador por refrigeração (uso industrial geral)
Funciona com princípio similar a ar-condicionado de janela: o ar comprimido passa por uma serpentina gelada que o resfria até cerca de 3 °C; a água condensa, é separada e sai pelo dreno, e ar mais seco sai pela saída do equipamento.
Vantagem: atende ao uso industrial geral, com manutenção simples (limpeza do condensador e conferência do dreno), e reduz o ponto de orvalho até cerca de +3 °C.
Desvantagem: não chega a ponto de orvalho negativo; para isso é preciso adsorção. Se a linha passa por ambiente mais frio que o ponto de orvalho do secador, como uma câmara fria, a água volta a condensar.
Secador por adsorção (para ar muito seco)
Usa cartuchos internos com material altamente poroso, como a alumina ativada, que adsorve as moléculas de água do ar. O ar passa pelo leito de dessecante e sai com ponto de orvalho negativo, que pode chegar a -70 °C.
Vantagem: secagem profunda e consistente, ideal para equipamentos sensíveis.
Desvantagem: o dessecante se regenera em ciclos contínuos, com parte do ar seco (em torno de 15% da vazão nos modelos sem calor) ou com aquecimento. Esse consumo é permanente e entra na conta de energia.

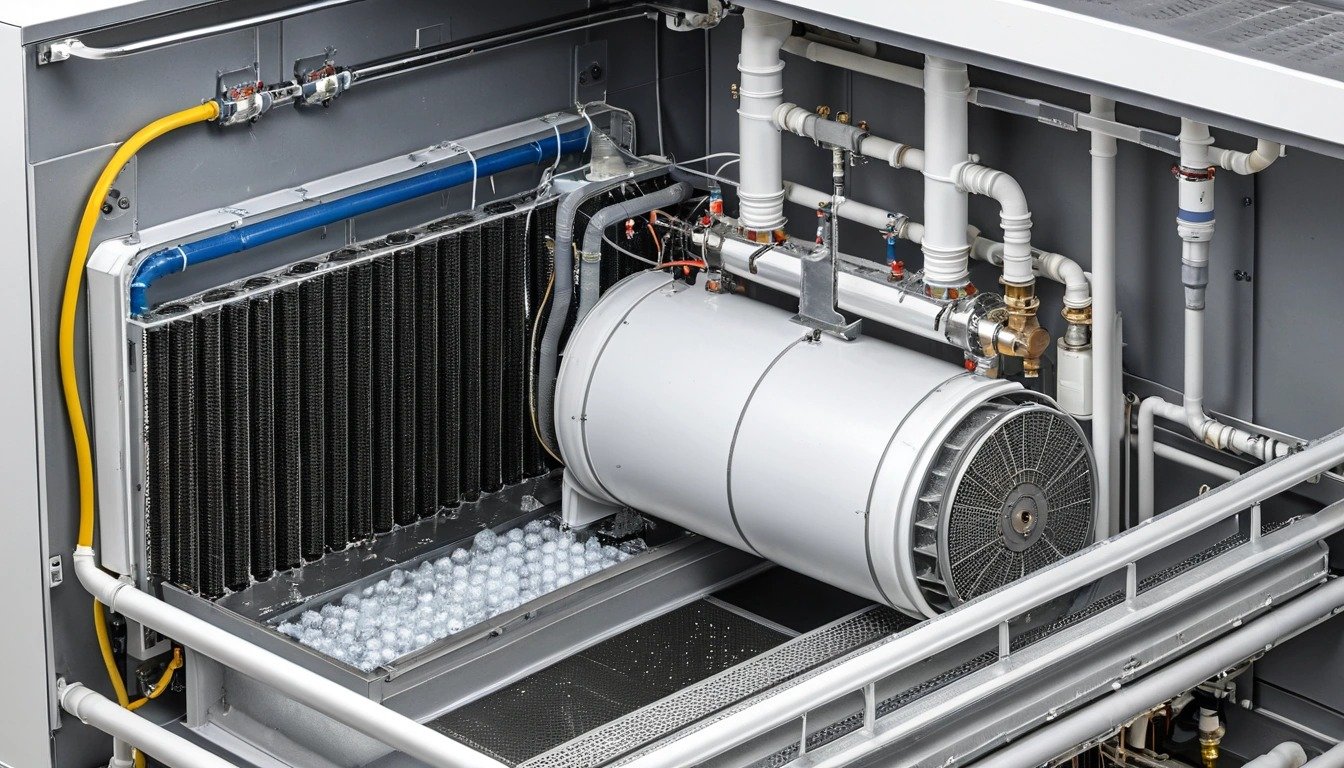

Cenário típico de aplicação: uma oficina de médio porte usa secador por refrigeração acoplado ao compressor, com filtro coalescente antes do regulador de pressão. Linhas que passam por câmara fria e processos com ponto de orvalho negativo usam adsorção. Na indústria farmacêutica, a Kaeser mostra os dois tipos de secador. Na pintura, a Kaeser mostra instalações com os dois tipos de secador: quem decide é a especificação do processo.

Como escolher secador para sua rede
Passo a passo:
Primeiro: saiba a capacidade do compressor em CFM (pés cúbicos por minuto) ou litros por segundo. O secador escolhido precisa processar todo o ar que o compressor entrega continuamente. Use a vazão efetiva informada pelo fabricante do compressor: na tabela da Quincy, por exemplo, um compressor de pistão de 5 HP entrega de 15,2 a 18,4 CFM, conforme o modelo e a pressão. A vazão nominal do secador vale para condições padrão; em ambiente quente, aplique os fatores de correção do fabricante, o que muitas vezes pede um secador maior que o compressor.
Segundo: escolha entre refrigeração (uso industrial geral) e adsorção (ponto de orvalho negativo). Uma oficina comum usa refrigeração com segurança. Processo que exige ponto de orvalho negativo, ou linha que passa por ambiente frio, usa adsorção.
Terceiro: confira a pressão máxima de trabalho do secador no catálogo técnico. A pressão máxima de trabalho do secador precisa ser igual ou maior que a pressão máxima do compressor, porque o fabricante proíbe operar acima do valor da placa. Conferir essa especificação antes de comprar evita devolução e risco.
Quarto: complete o tratamento com filtragem. Filtros e secadores trabalham juntos: o filtro coalescente captura aerossóis de óleo e de água, além de partículas, e o secador reduz a umidade baixando o ponto de orvalho. Escolha a combinação pela classe de ar que o seu processo exige.
Quinto: faça a manutenção no intervalo indicado pelo fabricante. Num secador por adsorção, válvulas de comutação com defeito e dessecante saturado fazem o ponto de orvalho subir. Já no secador por refrigeração, mantenha o condensador limpo.
Água fora da rede de ar comprimido
A Portela Indústria trabalha com tubulação e conexões TOPAIR para rede de ar comprimido, incluindo separador de umidade. Peça seu orçamento.
Refrigeração ou adsorção: comparativo rápido
| Critério | Secador por refrigeração | Secador por adsorção |
|---|---|---|
| Nível de secagem | Ponto de orvalho sob pressão de até cerca de +3 °C, suficiente para uso industrial geral | Ponto de orvalho negativo, até -70 °C, para processos sensíveis |
| Consumo de energia | Compressor de refrigeração e ventilador do condensador | Regeneração do dessecante com ar de purga ou aquecimento |
| Manutenção | Limpeza do condensador e conferência do dreno | Troca periódica do dessecante e dos filtros |
| Aplicação típica | Ferramentas pneumáticas, pintura, ar de comando e instrumentação em temperatura ambiente | Linhas que passam por câmara fria ou ambiente abaixo de 3 °C, processos que pedem ponto de orvalho negativo (classe 2 ou 3) |
Sinais de que há água na sua rede
Antes de comprar qualquer equipamento, observe a rede em operação. Ferramenta pneumática que “cospe” névoa no escape, pintura com bolhas ou crateras, ferrugem nos engates rápidos e água escorrendo ao abrir o dreno do reservatório são sinais claros de umidade ar comprimido em excesso. Além disso, filtros que saturam rápido e válvulas que travam indicam que o condensado está viajando pela tubulação. Por fim, a rotina de drenagem importa tanto quanto o secador: abra o dreno do reservatório todos os dias, instale purgadores nos pontos baixos da rede e mantenha o filtro regulador em cada ponto de uso. Com essa rotina, o secador trabalha menos e dura mais.
Umidade ar comprimido e o custo escondido da manutenção
Quando a água chega às ferramentas, o prejuízo aparece aos poucos: rolamentos que perdem a lubrificação, válvulas que emperram, pintura que precisa ser refeita e paradas não planejadas para trocar peças. Além disso, a equipe passa a desconfiar do equipamento e reduz o ritmo. Tratar a umidade na origem, com secador dimensionado e drenagem em dia, custa menos do que conviver com essas perdas repetidas ao longo do ano.
Perguntas frequentes
Meu compressor tem filtro integrado. Ainda preciso de secador?
Filtro não substitui o secador. O filtro de partículas retém pó e ferrugem, e o coalescente captura aerossóis de óleo e de água, mas quem reduz a umidade em vapor é o secador. Filtro e secador trabalham juntos.
Qual ponto de orvalho é seguro para oficina?
Para oficina com ferramentas comuns, ponto de orvalho entre +3 e +7°C (conforme ISO 8573-1 Classe 4-5) é suficiente. Processos mais sensíveis à umidade pedem classe 3 (-20 °C) ou classe 2 (-40 °C); quem define é a especificação do processo ou do fabricante do equipamento.
Secador por refrigeração funciona em climas quentes?
Funciona, mas com redução de capacidade. Com a sala quente, o condensador rejeita menos calor, e o ar que chega do compressor vem mais quente e com mais água. Escolha um secador com vazão nominal maior, aplicando os fatores de correção do fabricante, e melhore a ventilação da sala.
Preciso trocar o cartucho do secador por adsorção? Com que frequência?
Sim, no intervalo indicado pelo fabricante do secador. Se o ponto de orvalho sobe (ar fica úmido), o dessecante pode ter saturado; depois disso, muitas vezes é preciso trocar a carga.
Qual a diferença de preço entre secador por refrigeração e adsorção?
O preço depende do modelo, da vazão e do fabricante; peça cotação. Na comparação, inclua o custo de operação: o secador por adsorção sem calor usa cerca de 15% do ar seco para regenerar o dessecante. Escolha pelo uso, não só pelo preço.
Meu compressor tem vazamento. O secador resolve?
Não. Vazamento é problema de rede/conexão. Secador resolve água, não vazamento. Identifique e tape o vazamento primeiro, depois instale secador.
Ar seco desde a saída do compressor
Em resumo, umidade em ar comprimido não é detalhe técnico, é custo real: secador dimensionado com os fatores de correção do fabricante, filtragem adequada à classe de ar do processo, drenagem diária e manutenção no intervalo do fabricante protegem as máquinas contra a corrosão. Ar seco protege ferramentas, válvulas e tubulação.
Ar úmido estraga o que toca, ar seco trabalha limpo. A Portela Indústria trabalha com tubulação e conexões TOPAIR para rede de ar comprimido, incluindo separador de umidade: peça seu orçamento no WhatsApp (81) 99208-2862.
